Описание и технические характеристики

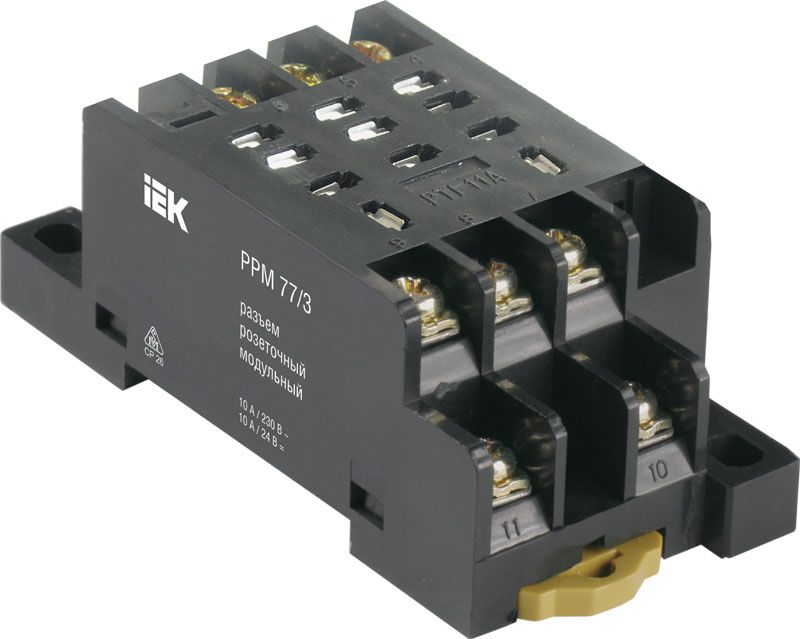

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Технические характеристики
Тип подключения: Винтовое соединение
Тип монтажа: DIN-рейка (стандарт) 35 мм
Количество пинов - штырьков: 14
Ширина: 45.0 мм
Высота: 78.5 мм
Глубина: 30.0 мм
Номин напряжение перемен тока: 230 В
Номин напряжение постоян тока - DC: 24 В
Номин ток: 10 А
Мех износостойкость: 10^7 циклов
Электр износостойкость: 10^5 циклов
Климатическое исполнение: У2.1
Сечение проводника: 0,75...2,5 мм²
Степень защиты - IP: IP20
Ремонтопригодность: Нет
Температура эксплуатации: -45...+40 °C
Эксплуатационные параметры
Срок службы, Лет: не менее 10
Гарантийный срок, Лет: 3
