Описание и технические характеристики
4 входа управления
Сквозной нулевой проводник N для удобства монтажа
3 независимых замыкающих контакта
Максимальный ток коммутации 3x63А
вход статического управления (вкл реле при наличии напряжения на входе) - позволяет применять реле в качестве трёхфазного контактора
вход вкл/выкл - каждое нажатие кнопки на этом входе меняет состояние реле на противоположное
вход включения
вход выключения
возможна организация совместной схемы управления с импульсными реле РИО-1 и РИО-2
НАЗНАЧЕНИЕ РЕЛЕ

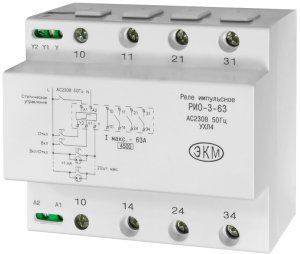

Реле импульсное РИО-3-63 предназначено для дистанционного включения/выключения 3-х однофазных нагрузок или одной трёхфазной. Позволяет организовать управление освещением в цехе, на складе и др. больших помещениях, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют централизованно включать или выключать нагрузку (освещение), в зависимости от установленного режима работы организовывать различные схемы управления освещением. Использование развязывающих диодов (например блока диодов МД-3) позволяет строить многоуровневые схемы управления освещением (аналогично РИО-1 и РИО-2).
Возможно применение в качестве трёхфазного пускателя для включения/выключения различных трёхфазных нагрузок.
Реле выпускаются в пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция силовых клемм обеспечивает зажим проводов сечением до 25мм2.Конструкция клемм управления - до 2,5мм2. Для удобства монтажа трёхфазных кабелей предусмотрена транзитная шина (контакты 10-10) для нулевого провода (не коммутируется).
Реле не требует оперативного питания. Питание осуществляется от цепей управления.
