Описание и технические характеристики
Климатическое исполнение УХЛ4 (от -250C до +550C)
Номинальное напряжение - 690В
Защита трёхфазных крановых асинхронных двигателей и реверсивных электроприводов
Фиксированный порог срабатывания при превышении напряжения 1,3Uном
Контроль асимметрии, обрыва и "слипания" фаз
Фиксированная задержка срабатывания - 0,15с
ТУ 3425−003−31928807−2014

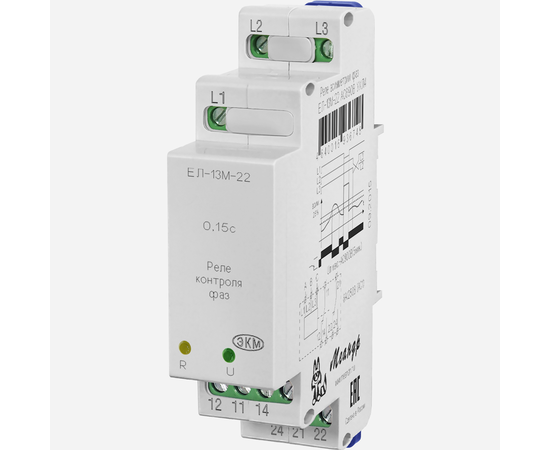

Реле контроля фаз ЕЛ-13М-22 для крановых электродвигателей предназначено для контроля трѐхфазного линейного напряжения в трѐхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления.
При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и если они в норме встроенное реле включается (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются). При возникновении неисправности - выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.
