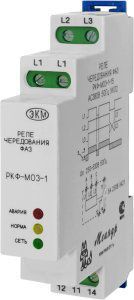

• Реле контроля трехфазного напряжения РКФ-М03-1-15 АС400В УХЛ2

Реле контроля трехфазного напряжения РКФ-М03-1-15 АС400В УХЛ2

Реле контроля трехфазного напряжения РКФ-М03-1-15 АС400В УХЛ2
цена за шт.
2508 руб.
обновлено
25.10.2023
(495) 507-44-08, 517-56-60

Задать вопрос о товаре
или
Добавьте в корзину
Наличие на складе:
на заказ
Доставка:
Доставка до терминалов транспортной компании "СДЭК" (стоимость доставки согласно тарифам компании- менеджер уточняет стоимость при оформлении заказа) - 0.00 руб.
Доставка курьером до транспортной компании "Деловые Линии" в г. Пушкино - 0.00 руб.
Доставка курьером до транспортной компании "ЖелДорЭкспедиция" в г. Пушкино - 0.00 руб.
Отправка почтой России (согласно тарифам почты, рассчитывается исходя из места расположения заказчика, минимальная стоимость 300 руб.) - 400.00 руб.

Описание и технические характеристики

Реле контроля трехфазного напряжения РКФ-М03-1-15 предназначено для контроля наличия (обрыва), «слипания», порядка чередования фаз в цепях трехфазного напряжения с изолированной нейтралью. Предназначено для установки в щитовое оборудование.
Возможна замена реле:
-реле производства ABB CM-PFE, CM-PFS, C554
-реле производства Schneider Elektric RM4TG20
-реле производства Siemens 3UG3511-1BQ50
-реле производства Moeller EMR4-F500-2
-реле производства Lovato 31 RAE 380
При подаче на реле трехфазного напряжения , если все контролируемые параметры находятся в норме, встроенное электромагнитное реле включается через время включения (tвкл), при этом мигает зеленый индикатор «норма» и замкнуты контакты реле 11-14 .
При возникновении неисправности в сети, контакты реле 11-14 размыкаются, а контакты 11-12 замыкаются и мигает красный индикатор “авария”. Диаграмма работы, схема подключения реле представлены в паспорте и на боковине корпуса прибора, технические характеристики - в таблице.
Технические характеристики
Параметры / Наименование-РКФ-М03-1-15
Напряжение питания линейное оно-же контролируемое, В - (по исполнениям) -380,на заказ 100, 220, 400, 415
Минимальное допустимое линейное напряжение, В-250
Максимальное допустимое линейное напряжение, В -530
Контроль обрыва фазы-+
Контроль "слипания" фаз -+
Контроль чередования фаз-+
Время включения, tвкл -не более 1 с
Время выключения (реакции), tвыкл -не более 0.1 с
Воздействие вибрации -3g
Одиночные удары -5g
Тип контактов-1 переключаемая группа
Максимальный коммутируемый ток, А-16/АС250В
Светодиодная индикация-зеленый-подано питание, желтый-включено встроенное реле
красный-авария
Потребляемая мощность, ВА-Не более 2
Климатическое исполнение-УХЛ 2 (-40 С… + 55 С)
Габаритные размеры, мм-17,5х90х66
