Документация к товару
Описание и технические характеристики
Вес: 0.07 кг.,
Контроль параметров переменного трехфазного напряжения питания в трехпроводной сети;
Климатическое исполнение: -25°C- +55°C, влажность 80% при 25°C;
Контроль асимметрии (5-25%), порядка чередования, слипания и обрыва фаз;
Защита от перенапряжения (130%Uном) по любой из фаз и синфазного снижения напряжения менее 0,5Uном;
Регулируемое время срабатывания 0,1 - 10 секунд.

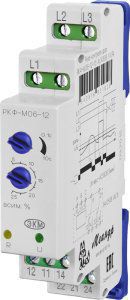

Реле контроля трехфазного напряжения предназначено для контроля наличия(обрыва), «слипания», порядка чередования фаз в цепях трехфазного напряжения с изолированной нейтралью, а также для контроля асимметрии,снижения -превышения напряжения.Имеются плавные регулировки. При превышении напряжения >1,3 Uном реле фаз отключается без задержки.
РКФ-М06-11-15 Реле фаз общего применения.Имеет регилировку нижнего порога.
РКФ-М06-12-15 Реле фаз для защиты электродвигателей.Имеет регулировку асимметрии фаз.
РКФ-М06-13-15 Реле фаз для защиты электродвигателей крановых установок.Имеет регулировку асимметрии фаз.Отключена функция контроля чередования фаз.
Технические характеристики реле контроля фаз
Параметры / Наименование- РКФ-М06-11-15- РКФ-М06-12-15- РКФ-М06-13-15
Напряжение питания оно-же контролируемое,В
(по исполнениям)- 100, 220, 380, 400, 415- 100, 220, 380, 400, 415- 100, 220, 380, 400, 415
Контроль обрыва фазы- +- +- +
Контроль "слипания" фаз - +- +- +
Контроль чередования фаз- +- +- нет
Контроль асимметрии фаз- >30%- 5...25%
регулируемый
Контроль повышения напряжения- 1,3 Uном - 1,3 Uном - 1,3 Uном
Контроль снижения напряжения - 0,8...1,1 Uном
регулируемый- Синфазном снижении напряжения ниже – 0,5Uном
Задержка срабатывания,с- 0,1-10- 0,15
Тип контактов- 1з+1р
Максимальный коммутируемый ток,А- 8
Светодиодная индикацияе- зеленый-подано питание,
желтый-включено встроенное реле
Потребляемая мощность, ВА- Не более 2
Климатическое исполнение- УХЛ 2 (-40 С… + 55 С)
Габаритные размеры,мм- 17,5х90х66
