Описание и технические характеристики
Контроль параметров переменного трехфазного напряжения питания в трехпроводной сети;
Климатическое исполнение: -40°C- +55°C, влажность 80% при 25°C
Контроль порядка чередования, слипания и обрыва фаз;
Фиксированный порог срабатывания по перенапряжению - 130% от номинала
2 переключающие группы контактов 5А/AC250В
Реле контроля трехфазного напряжения предназначено для контроля наличия(обрыва), «слипания», порядка чередования фаз в цепях трехфазного напряжения с изолированной нейтралью, а также для контроля асимметрии, снижения -превышения напряжения. При превышении напряжения >1,3 Uном реле фаз отключается без задержки.
ЕЛ-11М-15 Реле фаз общего применения.
ЕЛ-12М-15 Реле фаз для защиты электродвигателей.

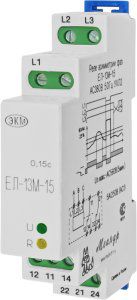

ЕЛ-13М-15 Реле фаз для защиты электродвигателей крановых установок. Отключена функция контроля чередования фаз.
Технические характеристики реле контроля фаз
Параметры / Наименование- ЕЛ-11М-15- ЕЛ-12М-15- ЕЛ-13М-15
Напряжение питания оно-же контролируемое, В - (по исполнениям)- 100, 220, 380, 400, 415- 100, 220, 380, 400, 415- 100, 220, 380, 400, 415
Контроль обрыва фазы- +- +- +
Контроль "слипания" фаз - +- +- +
Контроль чередования фаз- +- +- нет
Контроль асимметрии фаз- >30%- >25%
Контроль повышения напряжения- 1,3 Uном - 1,3 Uном - 1,3 Uном
Контроль снижения напряжения - 0,8 Uном - Синфазном снижении напряжения ниже – 0,5Uном
Задержка срабатывания, с- 0,1-10- 0,15
Тип контактов- 1з+1р
Максимальный коммутируемый ток,А- 8
Светодиодная индикация- зеленый-подано питание,
желтый-включено встроенное реле
Потребляемая мощность, ВА- Не более 2
Климатическое исполнение- УХЛ 2 (-40 С… + 55 С)
Габаритные размеры, мм- 17,5х90х66
