Документация к товару
Описание и технические характеристики
диапазон установки времени 0,1 сек. - 9,9 мин.
диаграммы 26, 27, 31
установка времени дискретным десятичным нажимным переключателем
2 переключающих контакта (по 5А)
климатическое исполнение только УХЛ4 (-25С - +55С)

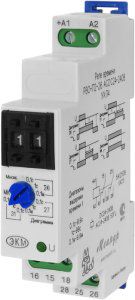

Реле времени предназначено для формирования задержки на выключение исполнительного реле после снятия напряжения питания (диаграмма работы 26 и 31) или для включения исполнительного реле после снятия напряжения питания (диаграмма работы 27) на предварительно установленную выдержку времени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
напряжение питания
АСDC 24-240В 50 Гц
АС400В 50 Гц
3 диапазона выдержки времени
0,1-9,9с
1-99с
0,1-9,9 м
время предварительного пребывания реле под напряжением питания для обеспечения выдержки времени с заданной точностью, не менее
не более 5%
время включения реле после подачи питания, не более
1с
Максимальное коммутируемое напряжение
400 В
Максимальный коммутируемый ток при активной нагрузке
АС 250В, 50 Гц(1 мин)
DC 30 В (DC1)
5 А
5 А
Максимальная коммутируемая мощность
1000 ВА
Максимальное напряжение между цепями питания и контактами реле
АС 2000 В, 50 Гц (1 мин)
Механическая износостойкость, циклов не менее
10х106
Электрическая износостойкость, циклов не менее
100000
Количество и тип контактов
2 переключающие группы
Степень защиты реле:
по корпусу
по клеммам
IP40
IP20
диапазон рабочих температур
температура хранения
40...+600С
относительная влажность воздуха
до 80% при 250С
высота над уровнем моря
до 2000 м
рабочее положение в пространстве
произвольное
габаритные размеры
17,5х90х66 мм
масса
0,15 кг
режим работы
круглосуточный
